Como TR90 e TPEE são combinados em armações ópticas infantis e eles se separarão?

Compradores me perguntam como TR90 e TPEE são combinados em armações ópticas infantis. Uma haste que se divide arruína a reputação de uma marca rapidamente. Nossa linha Taizhou depende do processo, não da cola.

TR90 e TPEE são combinados em armações ópticas infantis por sobremoldagem de injeção dupla ou uma junta de dobradiça mecânica, com a frente TR90 proporcionando estrutura e as hastes TPEE proporcionando flexibilidade. Armações bem feitas usam rebaixos interligados e temperaturas de fusão controladas, para que não se separem sob o uso diário normal.

Essa é a resposta curta. A resposta longa é sobre como a junta é construída, como ela falha e o que você pode verificar antes de fazer um pedido. Deixe-me guiá-lo por cada parte.

Como o processo de fabricação une as frentes de TR90 com as hastes de TPEE para que não se separem?

Na primavera passada, fizemos um molde de dois estágios para uma frente translúcida com hastes lavanda. As primeiras amostras pareciam perfeitas, mas nosso engenheiro as rejeitou porque a temperatura de fusão ¹ era baixa.

Fabricantes unem frentes em TR90 com hastes em TPEE usando moldagem por injeção dupla, onde o TPEE é injetado sobre uma base de TR90 pré-moldada para que as superfícies se fundam. Recortes interligados adicionam uma trava mecânica e, para designs com dobradiças, uma dobradiça sem parafusos ou de metal une as duas partes.

Esse lote rejeitado ensinou algo importante aos nossos técnicos mais novos. Uma armação híbrida pode parecer acabada e ainda ser fraca por dentro. A ligação fica na interface, e você não pode vê-la com os olhos.

Duas maneiras de as peças se unirem

Nem toda armação híbrida é construída da mesma forma. Em nossa oficina de Taizhou, usamos duas rotas. A escolha depende do estilo.

Dentro do ciclo de injeção dupla

1. Molde a base de TR90. Grilamid TR90 é um termoplástico à base de nylon com forte memória de forma ². Ele forma a borda frontal ou o núcleo rígido de uma haste. Pense nisso como o esqueleto.
2. Indexe o molde. A peça de TR90 gira ou desliza para uma segunda cavidade enquanto ainda está quente.
3. Injete o TPEE. Termoplástico poliéster elastômero ³ flui sobre a superfície do TR90. Se a temperatura de fusão for alta o suficiente, a superfície do TR90 amolece ligeiramente. As cadeias poliméricas de ambos os materiais se interdifundem e se travam na interface. Isso cria uma ligação molecular, não apenas contato superficial. Ambos os materiais são termoplásticos com pontos de fusão compatíveis, portanto, a fusão térmica é possível. Se o segundo estágio for muito frio, o TPEE apenas fica sobre o TR90. Essa é a amostra que rejeitamos.
4. Resfrie sob controle. TR90 e TPEE encolhem em taxas diferentes. Se o ciclo de resfriamento do molde não for calibrado, a tensão interna se acumula entre as camadas. Essa tensão pode aparecer meses depois como levantamento da borda ao longo da costura.

O trava de segurança mecânica

A tecnologia de sobremoldagem sozinha não é suficiente para óculos infantis. Nossos engenheiros cortam rebaixos e ranhuras de intertravamento na base de TR90 antes do segundo estágio. O TPEE flui para essas ranhuras e endurece no lugar. Mesmo que a ligação química ⁴ enfraqueça após anos de uso, o intertravamento físico ainda mantém a camada no lugar. Tratamos a fusão como a ligação primária e a ranhura como o backup.

Quando a haste é uma peça separada

Muitos de nossos estilos ópticos infantis usam uma haste totalmente de TPEE presa a uma frente de TR90 através de uma dobradiça. Aqui a conexão é mecânica. A construção de armação sem parafusos usa um pino moldado que se encaixa na frente. Ele remove os pequenos parafusos que podem soltar ou ser engolidos. Outros estilos usam uma dobradiça de barril de metal. De qualquer forma, a resistência depende da geometria da dobradiça e da espessura do TR90 ao redor da dobradiça, não de qualquer adesivo. A cola não tem papel em nossas armações híbridas.

Posso confiar que estas juntas aguentarão o desgaste diário de crianças ativas?

Um gerente de compras da Austrália nos enviou uma armação de um concorrente com uma haste meio descolada. Ela fez uma pergunta: a nossa poderia fazer o mesmo?

Sim, uma junta TR90 e TPEE devidamente projetada resiste ao desgaste diário de crianças ativas, pois a fusão térmica e os rebaixos mecânicos compartilham a carga. A falha geralmente ocorre devido a moldagem inadequada, dobradiças fracas, exposição química ou torção além da faixa de projeto, e não devido aos próprios materiais.

Minha resposta honesta para ela foi esta. Sim, qualquer armação pode falhar se você forçar o suficiente. Não, uma armação construída com um segundo estágio quente e rebaixos adequados não deve descolar como a que ela enviou. A diferença não é o material. É o processo por trás dele.

A objeção "inquebrável"

Muitas listagens chamam armações de TR90 e TPEE de "inquebráveis". Entendo por que as marcas gostam dessa palavra. Eu também me recuso a imprimi-la em nossas embalagens. Esses materiais são altamente flexíveis e têm forte resistência ao impacto. Eles dobram onde o acetato quebraria. Mas nenhuma armação é à prova de falhas sob força suficiente. Se uma marca promete "inquebrável", o primeiro par devolvido se torna um problema de confiança. Prefiro "flexível" e "construído para crianças ativas". Essas afirmações podemos defender.

O que a junta realmente experimenta

Uma criança não trata os óculos com gentileza. Em nossa experiência, a junta vê quatro tipos de estresse.

De onde realmente vem a delaminação do material

Quando abrimos uma armação híbrida com defeito, quase sempre encontramos uma dessas causas.

• Baixa temperatura de fusão no segundo ciclo, de modo que o TPEE apenas assentou sobre o TR90 em vez de se fundir a ele.
• Sem retenções, de modo que a ligação química foi a única ligação.
• Ciclo de resfriamento não calibrado, deixando tensões internas que se transformaram em levantamento de borda.
• TR90 fino ao redor da dobradiça, de modo que o pino ou barril se soltou.
• Fadiga interfacial após anos de limpeza ultrassônica de alta frequência ou contato pesado com óleos de cuidados com a pele. A costura degrada lentamente e pode começar a descascar.

Observe o padrão. Nenhuma dessas é uma incompatibilidade inerente entre TR90 e TPEE. A delaminação do material é um problema de design e controle de qualidade. Uma haste mais macia é ótima, mas a flexibilidade por si só não salvará uma conexão fraca entre a frente e a haste. É por isso que nossos engenheiros julgam a junta primeiro e o material depois.

O que eu disse ao comprador australiano

Enviamos a ela nossa própria versão do mesmo estilo. Nossa versão usava uma haste TPEE completa com um gancho de orelha em laço e uma dobradiça de encaixe sem parafusos em uma frente TR90 mais espessa. Ela a torceu, dobrou e deixou no carro por uma semana. Ela voltou ao formato. Essa foi a resposta que ela precisava, e foi a resposta que o processo lhe deu.

Que verificações de controle de qualidade devo perguntar ao meu fornecedor para confirmar que a ligação é durável?

Quinze anos atrás, aprovei um lote apenas pela aparência. Alguns pares depois mostraram levantamento de borda na costura. Desde então, todos os pedidos híbridos recebem um checklist de CQ escrito.

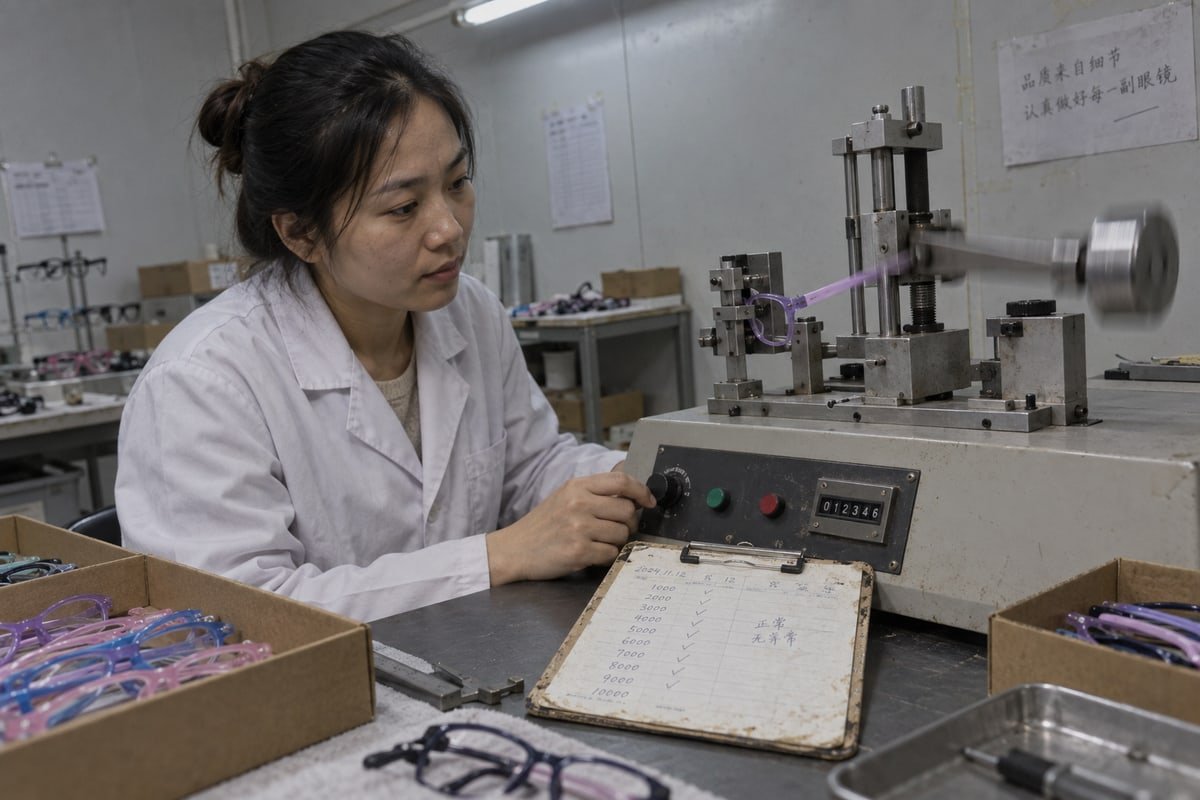

Peça ao seu fornecedor verificações relacionadas à ligação: testes de tração e descascamento na costura, testes repetidos de flexão da têmpora, verificações de torque da dobradiça, ciclagem térmica e inspeção visual de levantamento da borda. Solicite também registros da temperatura de fusão, configurações de resfriamento do molde e verificações de retenção da lente após a montagem a frio.

Esse erro inicial moldou como nossa oficina gerenciada por 5S funciona hoje. Cerca de 120 pessoas trabalham em nosso chão de fábrica, e a equipe de CQ não aprova uma armação híbrida com base na aparência. Eles aprovam registros. Aqui está o que sugiro que você pergunte a qualquer fornecedor, incluindo nós.

As verificações que expõem uma ligação fraca

Registros de processo importam tanto quanto testes

Um teste diz que o lote passou hoje. Um registro de processo diz por que ele passará na próxima vez. Em nossa experiência, as duas configurações que decidem a ligação são a temperatura de fusão da segunda injeção e o ciclo de resfriamento do molde. Se um fornecedor não consegue explicar como controla essas duas configurações, a ligação é uma loteria. Peça para ver a folha de parâmetros do seu estilo. Uma fábrica de verdade terá uma.

A montagem da lente faz parte da história da ligação

As páginas de conformidade para óculos infantis enfatizam que o material da armação afeta o desempenho de impacto ⁵ e a retenção da lente. É por isso que tratamos o sulco da armação como parte da estrutura. Nossas frentes ópticas usam montagem de glaze a frio, onde a lente é pressionada no sulco TR90 sem calor que possa estressar o TPEE sobremoldado próximo. A profundidade do sulco e a espessura da borda são verificadas antes que as hastes sejam acopladas. Uma frente que segura sua lente em caso de impacto protege tanto o olho quanto a junta.

Documentação do material

A durabilidade da ligação também depende do grau do material. Peça a folha de dados do material tanto para o TR90 quanto para o TPEE. Pergunte se os graus são adequados para óculos sem BPA ⁶ e se as propriedades hipoalergênicas são documentadas, não apenas alegadas. Algumas listagens fazem amplas alegações de segurança sem dados de teste por trás delas. Seu trabalho como comprador é separar a linguagem promocional do desempenho testado. Um fornecedor orgulhoso de seu processo mostrará a papelada sem ser pressionado.

Por que as marcas escolhem esta combinação de TR90 e TPEE em vez de armações infantis de material único?

Cada novo estilo força um compromisso em nossa bancada de design. Uma armação totalmente em TPEE flexiona lindamente, mas pode soltar as lentes. Uma armação totalmente em TR90 mantém a forma, mas parece mais rígida em crianças pequenas.

As marcas escolhem TR90 e TPEE combinados em armações ópticas infantis porque a combinação oferece estabilidade da lente e memória de forma do Grilamid TR90, mais flexibilidade macia e semelhante à borracha das hastes de TPEE. O resultado é mais leve, mais confortável e mais resistente a impactos do que a maioria das armações infantis de material único.

O híbrido não é um compromisso. É uma maneira de colocar cada material onde ele faz seu melhor trabalho. Veja como as três opções se comparam quando nos reunimos com uma marca para desenvolver uma nova linha.

Por que a frente é TR90

A frente tem uma função. Ela deve manter a lente na posição para que o centro óptico permaneça onde o oftalmologista o colocou. O Grilamid TR90 faz isso bem. É leve, tem memória de forma e é muito menos propenso a rachar do que o acetato. Ele também aceita acabamentos translúcidos e cristalinos que as marcas adoram para um visual moderno e minimalista.

Por que as hastes são TPEE

As hastes sofrem o abuso. As crianças as abrem com uma mão, empurram os óculos pelo canto e dormem sobre elas. Elastômero de poliéster termoplástico dobra repetidamente sem quebrar. É mais macio contra a pele atrás da orelha. Ele também se molda bem em ganchos de orelha em forma de laço e pontas emborrachadas que mantêm a armação no lugar durante a brincadeira. Em nossos designs de injeção dupla, o TPEE também é aplicado nas áreas internas da haste e da plaqueta nasal. Isso melhora o conforto em peles sensíveis e adiciona resistência ao deslizamento.

Escolhas baseadas na idade que discutimos com as marcas

• Crianças pequenas e pré-escolares: Armações totalmente em TPEE mais macias são frequentemente preferidas, porque a criança é pequena e a armação é constantemente dobrada.
• Idade escolar inicial: A frente em TR90 com hastes em TPEE é o ponto ideal. A lente permanece estável para leitura, e as hastes ainda perdoam o manuseio brusco.
• Crianças mais velhas: O TR90 completo se torna prático, pois a criança é mais cuidadosa e deseja uma forma mais estruturada.

A razão comercial

Há também uma razão prática pela qual as marcas nos procuram para essa combinação. Desenvolver um molde de injeção dupla do zero é caro. Já possuímos cerca de 800 estilos existentes, muitos deles com frente em TR90 e hastes em TPEE. Uma nova marca pode escolher entre eles, adicionar cores personalizadas e um logotipo, escolher lentes UV400 ou polarizadas e lançar com embalagem pronta para varejo sem um grande investimento em moldes. Isso reduz o risco de testar um mercado. É a diferença entre comprar óculos de sol baratos e construir uma linha de óculos infantis que você pode defender.

Conclusão

Uma haste dividida custa a confiança de uma marca que ela não pode recomprar. TR90 e TPEE combinados em armações ópticas infantis permanecem juntos quando o processo é controlado. Peça as verificações.
